LED trafo - TRF1/100 Xlight LS-100-12 - napájací zdroj pre LED osvetlenie 12V 100W

Podrobný popis

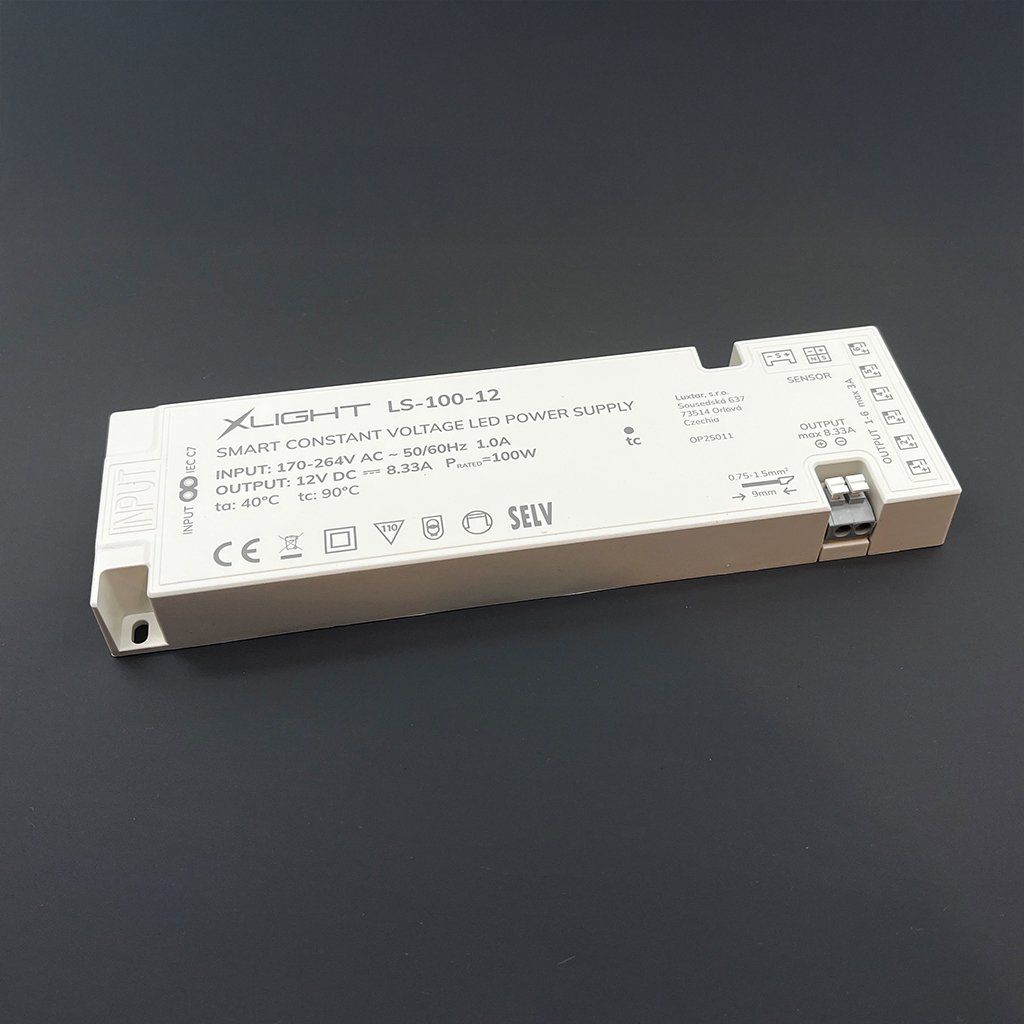

TRF1 Xlight – napájací zdroj pre LED osvetlenie, 12 V / 100 W

Napájací zdroj TRF1 Xlight je určený výhradne na napájanie LED osvetlenia v interiéri. Poskytuje stabilné výstupné napätie 12 V DC a umožňuje centrálne ovládanie viacerých LED pásov alebo svietidiel z jedného zdroja.

Zdroj je vybavený 6× mini LED konektorom a rýchlosvorkovnicou, pričom celkový maximálny výkon pripojeného LED osvetlenia je 100 W (8,33 A). Súčasťou je trojpinový port pre pripojenie centrálneho senzora, ktorý umožňuje súčasné zapínanie, vypínanie alebo stmievanie všetkých výstupov, a štvorpinový port na prepojenie viacerých napájacích zdrojov ovládaných jedným centrálnym senzorom.

Elektronická ochrana automaticky vypne napájanie sekundárneho okruhu v prípade skratu, preťaženia alebo prehriatia. Po odstránení chyby sa napájací zdroj automaticky reštartuje. Zariadenie neobsahuje žiadne časti určené na užívateľskú údržbu alebo opravu.

Napájací zdroj je nutné používať iba v suchom prostredí, nepreťažovať ho a neumiestňovať do blízkosti zdrojov tepla. Okolo a nad zariadením musí zostať minimálne 50 mm voľného, dobre vetraného priestoru. Maximálna dĺžka výstupných káblov k LED osvetleniu nesmie presiahnuť 2 m, inak zariadenie nemusí spĺňať EMC normy.

Technické údaje:

• Vstupné napätie: 170 – 264 V AC
• Sieťový prívod: konektor C7
• Výstupné napätie: 12 V DC
• Maximálny výkon: 100 W / 8,33 A
• Výstupy:
  • 6× mini LED konektor
  • rýchlosvorkovnica
• Maximálny výkon na 1 mini LED konektor: 36 W
• Trojpinový port: centrálne ovládanie všetkých výstupov
• Štvorpinový port: prepojenie viacerých zdrojov jedným senzorom
• Použitie: interiér

Montáž a zapojenie:

Napájací zdroj sa upevňuje pomocou dvoch montážnych otvorov v rohoch. LED svietidlá je možné pripojiť cez 1 až 6 mini LED konektorov alebo cez rýchlosvorkovnicu. Celkový výkon pripojeného LED osvetlenia nesmie prekročiť 100 W.

Pre centrálne ovládanie všetkých výstupov je možné pripojiť externý senzor do trojpinového portu. Ak je požadované samostatné ovládanie jednotlivých LED pásov, senzor sa zapája medzi trafo a LED pás cez mini LED konektory. (Senzor nie je súčasťou balenia.)

Sieťový kábel sa pripája až po dokončení zapojenia LED osvetlenia.

Upozornenie:

Napájací zdroj sa dodáva ako set spolu s napájacím káblom dĺžky 1,5 m s vidlicou. Na vyžiadanie je možné dodať aj variant:

• s napájacím káblom s kolískovým vypínačom (biely / čierny),
• alebo s napájacím káblom ukončeným dvojlinkou.
