LED trafo - TRF1/60 Xlight LS-60-12 - napájací zdroj pre LED osvetlenie 12V 60W

Podrobný popis

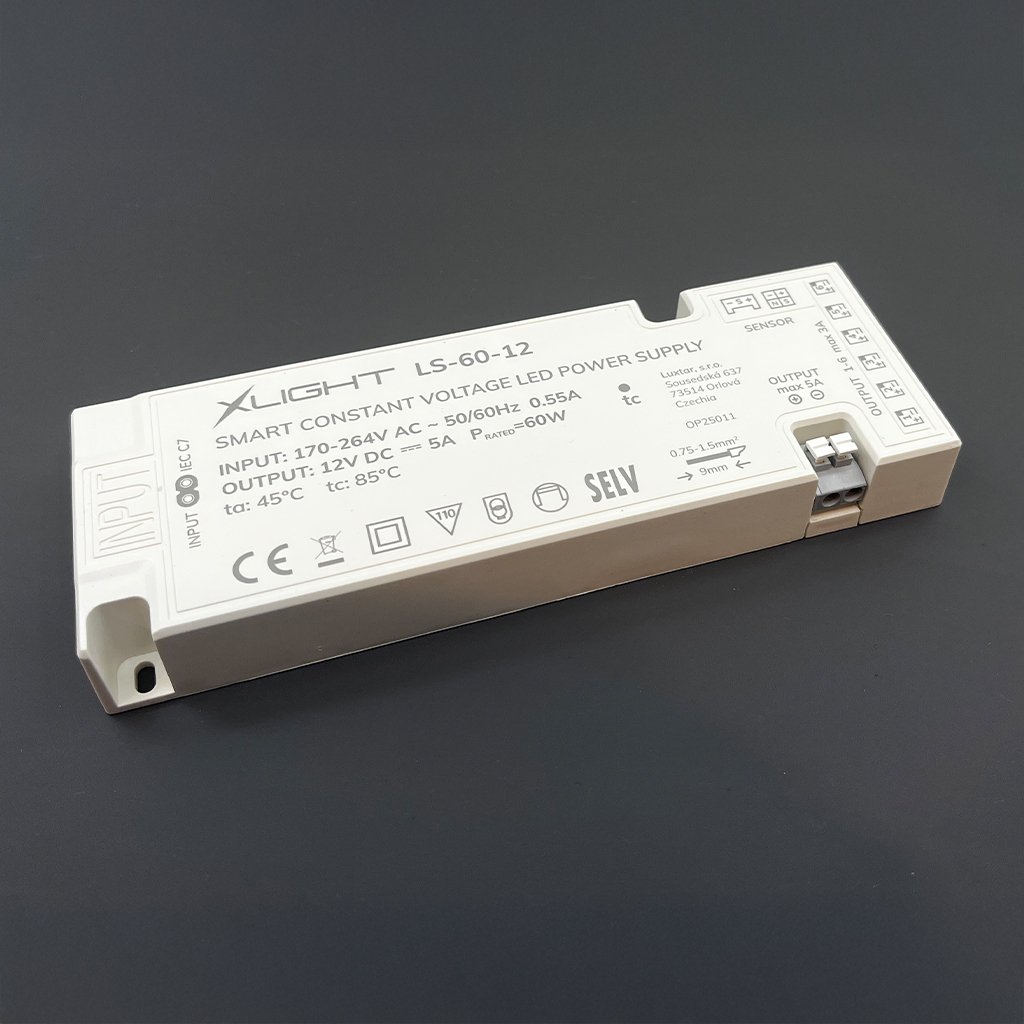

TRF1 Xlight – napájací zdroj pre LED osvetlenie, 12 V / 60 W

Napájací zdroj TRF1 Xlight je určený výhradne na napájanie LED osvetlenia v interiéri. Poskytuje stabilné výstupné napätie 12 V DC a umožňuje komfortné pripojenie a ovládanie viacerých LED pásov alebo svietidiel z jedného zdroja.

Zdroj je vybavený 6× mini LED konektorom a rýchlosvorkovnicou, pričom celkový výkon pripojeného LED osvetlenia nesmie prekročiť 60 W (5 A). Súčasťou je aj trojpinový port pre pripojenie centrálneho senzora, ktorý umožňuje súčasné zapínanie, vypínanie alebo stmievanie všetkých výstupov, a štvorpinový port na prepojenie viacerých napájacích zdrojov ovládaných jedným centrálnym senzorom.

Elektronická ochrana automaticky vypne sekundárny okruh v prípade skratu, preťaženia alebo prehriatia. Po odstránení chyby sa napájací zdroj automaticky reštartuje. Zariadenie neobsahuje žiadne časti určené na užívateľskú údržbu alebo opravu.

Napájací zdroj musí byť používaný iba v suchom prostredí, nesmie byť preťažovaný a musí byť inštalovaný s dostatočným odvetraním – minimálne 50 mm voľného priestoru okolo a nad zariadením. Maximálna dĺžka výstupných káblov k LED osvetleniu je 2 m, inak nemusí byť dodržaná EMC norma.

Technické údaje:

• Vstupné napätie: 170 – 264 V AC
• Sieťový prívod: konektor C7
• Výstupné napätie: 12 V DC
• Maximálny výkon: 60 W / 5 A
• Výstupy:
  • 6× mini LED konektor
  • rýchlosvorkovnica
• Maximálny výkon na 1 mini konektor: 36 W
• Trojpinový port: centrálne ovládanie všetkých výstupov
• Štvorpinový port: prepojenie viacerých zdrojov jedným senzorom
• Použitie: interiér

Montáž a zapojenie:

Napájací zdroj sa upevňuje pomocou dvoch montážnych otvorov. LED svietidlá je možné pripojiť cez mini LED konektory alebo rýchlosvorkovnicu. Pre centrálne ovládanie všetkých výstupov je možné pripojiť externý senzor do trojpinového portu (senzor nie je súčasťou balenia). Sieťový kábel sa pripája až po dokončení zapojenia LED osvetlenia.

Upozornenie:

Napájací zdroj sa vždy dodáva spolu s napájacím káblom dĺžky 1,5 m s vidlicou. Na vyžiadanie je možné dodať aj variant:

• s napájacím káblom s kolískovým vypínačom (biely / čierny),
• alebo s káblom ukončeným dvojlinkou.
